Fiche technique produit :
Buse de soufflage Rotative G3/8" Série BSR
| Gamme | Soufflage |
|---|---|
| Catégorie | Buses de soufflage |
| Type | Rotative |
| Raccordement Alimentation | Mâle G3/8" |
| Pression (Bar) | 6 bar Max |
| Masse | 192,23 g |
| Niveau sonore | 96 db à 6 bar |
| Consommation d'air comprimé | 603 l/min à 6 bar |
Référence déclinaison : BSR 38 120
- Matière: Aluminium anodisé

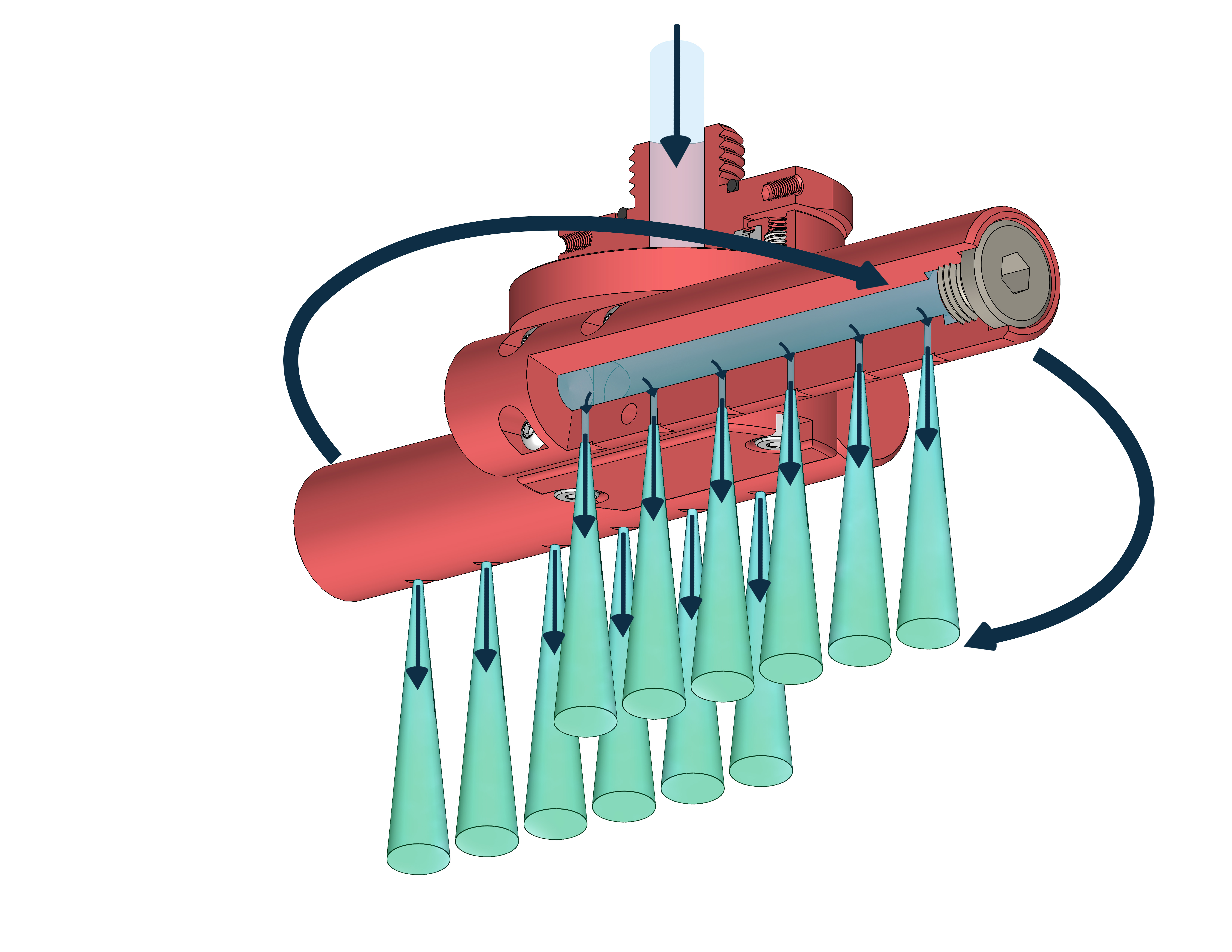

Principe de fonctionnement
Soufflage dynamique à large couverture pour le nettoyage, le séchage et le refroidissement industriels.
Les buses rotatives BSR NOVACOM utilisent l'air comprimé pour générer un mouvement de rotation continu. Ce principe permet de balayer automatiquement une zone plus importante qu'une buse fixe traditionnelle.
Grâce à leur conception simple et robuste, elles assurent un soufflage dynamique efficace pour le dépoussiérage, le nettoyage de pièces, l'évacuation d'eau après lavage ainsi que le refroidissement localisé d'équipements et de produits industriels.
La vitesse de rotation varie selon la pression d'alimentation, ce qui permet d'adapter la couverture de soufflage aux besoins de l'application.
La buse rotative BSR est entraînée directement par l'air comprimé. Le flux d'air génère une rotation continue de la tête de soufflage, créant un effet de balayage sur la zone à traiter.
Cette technologie permet :
- d'augmenter la surface couverte.
- d'améliorer l'efficacité du soufflage.
- de réduire les zones non traitées.
- d'obtenir un nettoyage plus homogène.
- d'améliorer le séchage des pièces complexes.
Le mouvement rotatif est particulièrement adapté aux opérations de dépoussiérage, de nettoyage industriel et d'évacuation de liquides.
Informations Techniques
| BÉNÉFICES D’UTILISATION DE LA BUSE DE SOUFFLAGE BSR 12 120* (par rapport à un tuyau de Ø10 int) |
Augmentation de soufflage (%) |
Diminution du bruit (%) | ||
|---|---|---|---|---|
| jusqu'à +82% |
jusqu'à -20% |
|||
| PERFORMANCES DE LA BUSE DE SOUFFLAGE BSR 38 120* |
Pression (bar) | Consommation d’air (l/mn) | Niveau sonore (dB) | |
| 2 | 386 | 88 | ||
| 6 | 603 | 96 | ||
CARACTÉRISTIQUE BUSE DE SOUFFLAGE BSR 38 120
• Raccordement : Mâle G3/8" • Masse : Aluminium : 192,23g
• Température maxi d’utilisation : Aluminium : 150°C • Pression max : 6 bars
* REMARQUE : Les mesures présentées dans cette fiche technique ont été réalisées en laboratoire, dans un environnement strictement contrôlé. Il est important de noter que les conditions dans un environnement industriel réel peuvent différer et que l'instabilité de la pression d'un compresseur industriel pourrait engendrer des valeurs différentes de celles obtenues en laboratoire. Ces données sont fournies à titre informatif uniquement. Pour obtenir les performances optimales de la buse de soufflage rotative, nous préconisons un tuyau d’alimentation en air comprimé d’un diamètre intérieur minimum de 10 mm.
Applications industrielles
- Industrie agroalimentaire
- Industrie automobile
- Industrie pharmaceutique
- Industrie cosmétique
- Industrie du conditionnement
- Industrie mécanique
- Robotique et automatisation
Utilisations courantes
- Dépoussiérage de pièces et composants
- Nettoyage de surfaces industrielles
- Évacuation d'eau après lavage
- Séchage de produits
- Refroidissement de pièces
- Refroidissement d'outillages
- Nettoyage de convoyeurs
- Élimination de copeaux et résidus
Conditions d'utilisation
- Pression d'utilisation : de 2 à 7 bar
- Température maximale : jusqu'à 150 °C
- Air recommandé : air comprimé propre et sec
- Filtration conseillée : filtration contre l'eau et les huiles
- Position de montage : horizontale ou verticale
Pour garantir les meilleures performances et une durée de vie optimale, il est recommandé d'utiliser un air comprimé correctement filtré.
Avantages des buses rotatives BSR
- Couverture de soufflage étendue :
le mouvement de rotation permet de traiter une surface plus importante qu'une buse fixe, sans déplacement mécanique supplémentaire : (Ø de Soufflage 120MM) - Réduction de la consommation d'air :
l'effet de balayage améliore l'efficacité du soufflage et peut contribuer à réduire la consommation d'air comprimé. - Fonctionnement continu :
la conception robuste de la buse BSR permet une utilisation continue dans les environnements industriels. - Installation simple :
la buse peut être installée en position horizontale ou verticale selon les contraintes de l'installation. - Maintenance réduite :
sa conception mécanique simple limite les opérations de maintenance.
Construction
Les buses rotatives BSR NOVACOM sont fabriquées en aluminium avec des composants mobiles en aluminium et laiton.
- Corps en aluminium
- Pièces mobiles en aluminium et laiton
- Joints en nitrile
- Version inox disponible sur demande
- Carter de protection disponible en option
Sécurité d'utilisation
Comme tout équipement rotatif, les buses BSR nécessitent le respect des règles de sécurité en vigueur.
Il est recommandé :
- de porter les équipements de protection individuelle adaptés ;
- d'éviter tout contact avec les parties en rotation ;
- d'utiliser un carter de protection lorsque l'application l'exige ;
- de respecter les consignes de montage et d'utilisation.
