Kit Climatiseur VORTEX

Voir les Conditions d'Utilisation des Systèmes Vortex

Climatiseur à effet Vortex simple (CLIM)
Éléments inclus :

• Un climatiseur à effet Vortex et son générateur vortex
• Un tuyau souple non perforé de 2,5 m avec silencieux
• Des attaches adhésives

Climatiseur à effet Vortex avec électrovanne (CLIM EL)
Éléments inclus :

• Un climatiseur à effet Vortex et son générateur vortex
• Un tuyau souple non perforé de 2,5 m avec silencieux
• Des attaches adhésives
• Un filtre et son support
• Une électrovanne 3/2
• Un thermostat

INFORMATIONS TECHNIQUES

Référence	Raccord (GAZ)	Générateurs	Capacité de réfrigération		Air Consommé (L/mn)		Débit d'air en sortie (L/mn)		Taille d'armoire (M)	Poids (g)	Matière
			(Kcal/H)**	(BTU/H)	6 bars	7 bars	6 bars	7 bars
CLIM 500 / CLIM EL 500	G1/4"	GEA 10R	95	376.99	381	430	115	152	0,5x0,6x0,2	1085	Acier inoxydable
CLIM 900 / CLIM EL 900		GEA 15R	135	535.72	400	495	152	170	0,8x0,6x0,2
CLIM 1500 / CLIM EL 1500		GEA 25R	440	1746.06	494	597	205	285	1,0x1,0x0,4
CLIM 2500 / CLIM EL 2500		GEA 35R	720	2857.19	635	786	340	375	1,8x1,8x0,6

Nous recommandons l'utilisation d'un tuyau d'air comprimé Ø intérieur 8 mm minimum pour les CLIM 500 et CLIM 900, ainsi qu'un tuyau Ø intérieur 12 mm minimum pour les CLIM 1500 et CLIM 2500, afin de garantir des performances optimales du système de refroidissement.

** La kilocalorie est une unité d'énergie. Une kilocalorie (1000 cal) représente la quantité d'énergie nécessaire pour diminuer la température de 1 °C de 1 litres d'eau.

UTILISATION

Novacom développe et conçoit en France des climatiseurs à effet Vortex destinés au refroidissement des armoires électriques industrielles.

Dans l'industrie, les armoires électriques sont régulièrement soumises à des températures élevées, susceptibles de provoquer la surchauffe des automates, variateurs, alimentations et autres composants électroniques.

Ces élévations de température peuvent entraîner des dysfonctionnements, des arrêts de production ou des pannes d'équipements. Un climatiseur Vortex permet de maintenir une température stable à l'intérieur de l'armoire afin de protéger les équipements.

Le climatiseur met également l'armoire en légère surpression, limitant ainsi la pénétration de poussières, de particules et d'autres contaminants susceptibles d'endommager les composants électriques.

FONCTIONNEMENT

SCHÉMA DE PRINCIPE

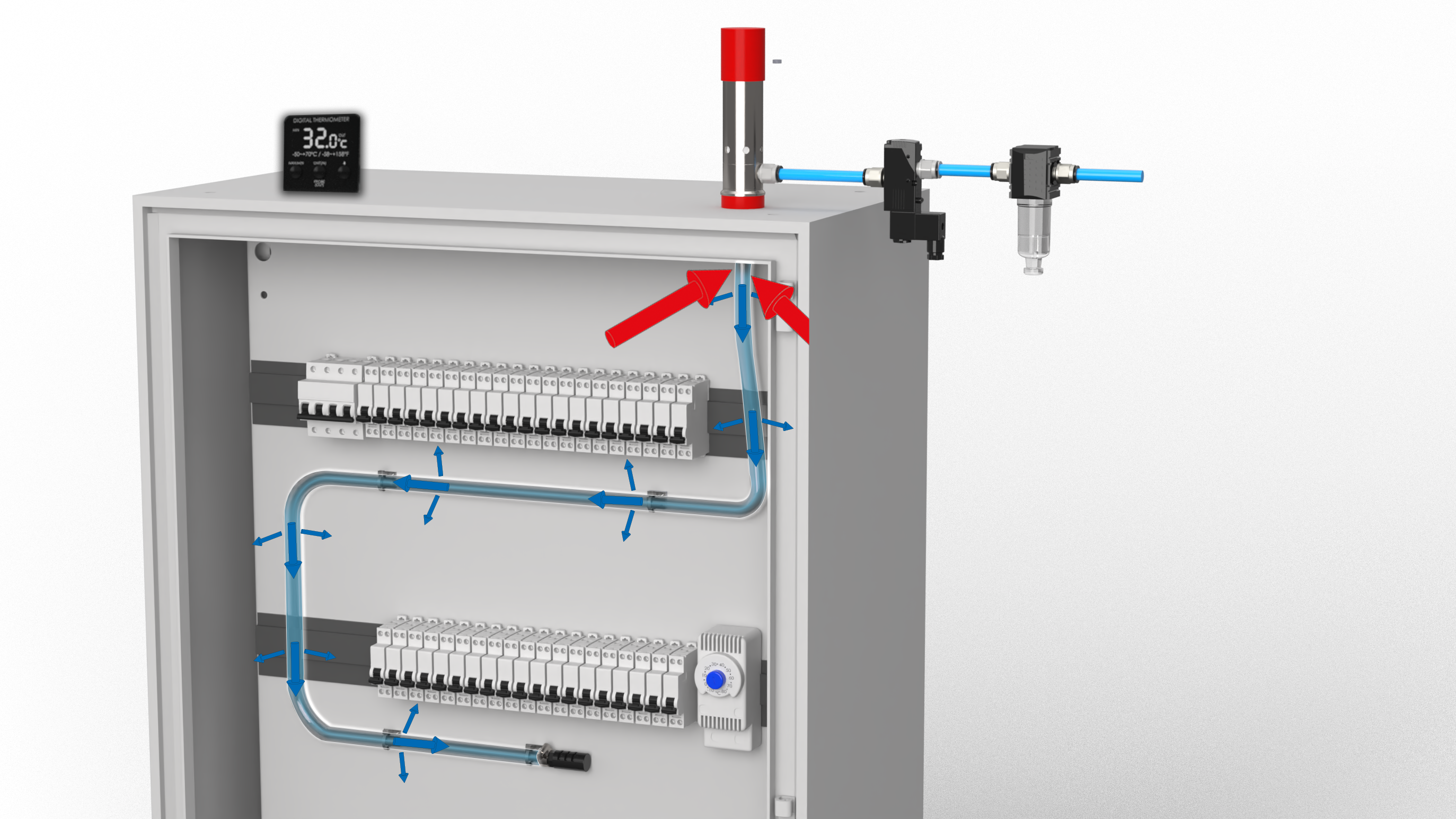

INSTALLATION

Raccordez ensuite le climatiseur Vortex à un réseau d'air comprimé réglé à 7 bars. Installez le filtre régulateur ainsi que l'électrovanne au plus près du climatiseur afin de garantir une alimentation en air propre et un contrôle précis du débit.

Installez enfin le thermostat, chargé de piloter automatiquement l'électrovanne afin de maintenir une température constante dans l'armoire.

Le thermostat se raccorde directement au tableau électrique puis à l'électrovanne. Après avoir réglé la température souhaitée, vérifiez que l'armoire est parfaitement étanche.

Les climatiseurs à effet Vortex NOVACOM sont conçus pour des armoires électriques jusqu'à environ 2 m³, selon le générateur vortex utilisé. Ils constituent une solution fiable de refroidissement industriel par air comprimé, sans fluide frigorigène, sans maintenance et avec une installation rapide.
