Systèmes venturis

Sous-catégories

•

  Mono étage

  PRINCIPE DE FONCTIONNEMENT

  L’air comprimé en A , filtré non lubrifié, est soufflé à travers une buse D à vitesse rapide. Il passe par le mélangeur et s’échappe par le silencieux B . Le vide découle d’une dépression créée dans la chambre entourant la buse. L’air ainsi aspiré remonte dans C , passe par le mélangeur et s’échappe également par le silencieux B .

  POINTS FORTS

  Les venturis mono-étagés sont simples, fiables, compacts et économiques. Ils permettent de créer un vide indépendant et localisé, au plus près des ventouses.

  SCHÉMA DE PRINCIPE

  Schéma de principe mono étage

  APPLICATIONS

  Les venturis mono-étagés s’adaptent généralement à tous types de secteurs. Leur faible encombrement et leur poids réduit permettent de les placer dans les endroits les plus inaccessibles des machines. Ils sont notamment utilisés en robotique.

  Contactez un expert NOVACOM
•

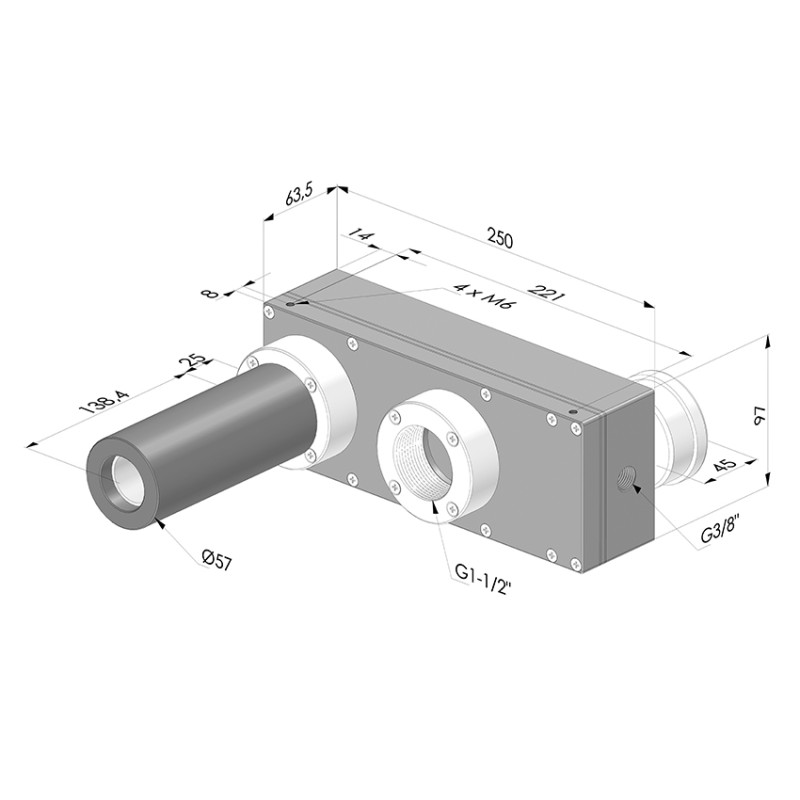

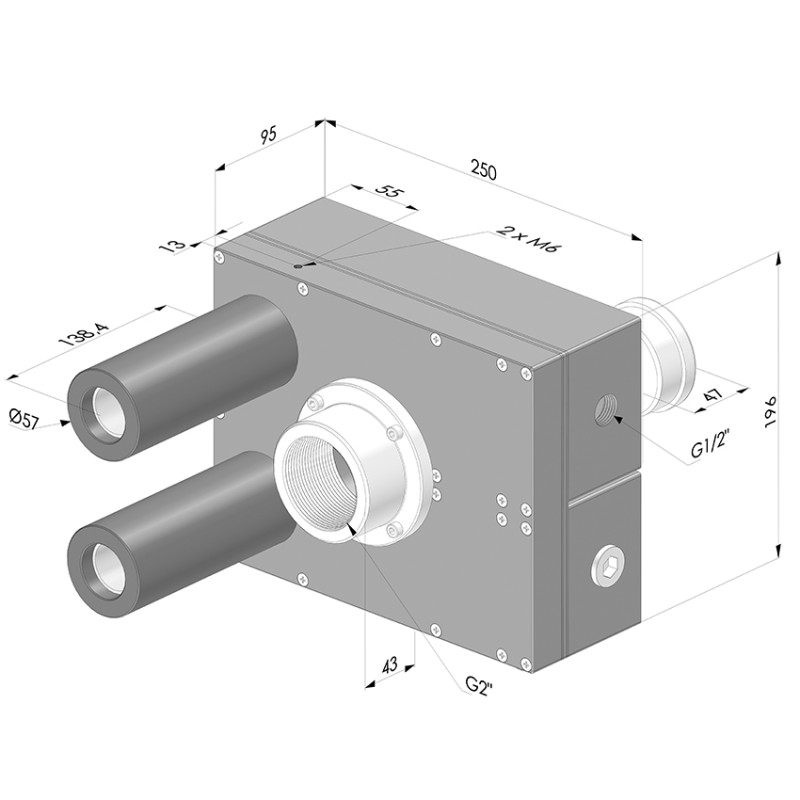

  Multi étage

  Avantages :
  - Très grand débit aspiré dès la mise sous air comprimé Faible niveau sonore
  - Temps de réponse très court
  - Bonnes performances même sous faible pression d’air comprimé

•

  Caisson à vide

  Le caisson à vide avec bande mousse NOVACOM, série CVM CS est un système de préhension d'objets de poids et de tailles variables dans les secteurs industriels.Équipés d’un système venturi avec contre-soufflage, les caissons à vide s’emploient dans le domaine du conditionnement, de la préparation de commande, de la palettisation, de la dé-palettisation ou encore le changement de ligne de convoyage.
  La mousse de manipulation souple et étanche permet la prise de surfaces spécifiques, irrégulières ou poreuses comme le bois, le plastique, le carton, le métal, la brique, les tuiles et bien d'autres...
  Notre gamme d’équipements de préhension par le vide conçus par NOVACOM dans les hauts-de-France fonctionne à l'air comprimé, sans alimentation électrique et s’adapte parfaitement aux profilés en aluminium ainsi qu'à la plupart des robots avec bras manipulateurs installés sur les chaînes de montage automatisées.

  https://youtu.be/QAk1dWTIMQM
•

  Transports pneumatiques



  PRINCIPE DE FONCTIONNEMENT

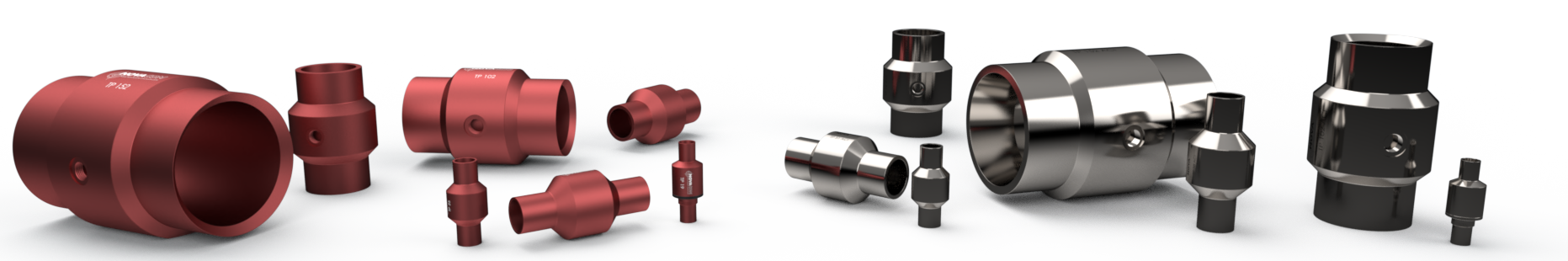

  Les venturis transport pneumatique série TP s’installent en ligne sur une canalisation. Alimentés en air comprimé par leur orifice latéral, ils transportent des objets ou des matières. Le contrôle des quantités transportées se fait par simple variation de la pression d’alimentation (varie de 2 à 6 bar). La longueur maximale du transport est directement liée à la densité du produit et à la géométrie de l’installation. Pour le transport sur de longues distances, les venturis TP peuvent être installés en série. Ces produits sont standardisés en aluminium et en inox.

  POINTS FORTS

  • Marche/arrêt instantané
  • Pas d’entretien
  • Antidéflagrants
  • Faible coût
  • Peu encombrants

  SCHÉMA DE PRINCIPE

  Schéma principe du vide des transports pneumatiques

  APPLICATIONS

  • Aspiration et transfert de poudres, granulés, déchets de coupe ou de poinçonnage (tissus, bois, mousse, métal, fi l, cuir,...) sur machine automatique ou poste manuel
  • Désenfumage
  • Conditionnement
  • Nettoyage d’atelier

  Contactez un expert NOVACOM
•

  Cannes d'aspiration

  DESCRIPTION

  Le système d’aspiration série CANDAS joue le rôle d’un simple convoyeur pneumatique de granulés plastique et peut facilement être installé sur des machines de moulage par injection. Il convient aussi bien pour des trajets longs que pour de petits parcours. Il ne fait appel à aucun courant électrique même pour les organes de commande ou de contrôle. Grâce à un régulateur de pression, il est possible de régler le débit des produits transportés jusqu’à une valeur de 5kg par minute. Le système de chargement n’utilise pas d’électricité, d’organes de commutation ou de détecteurs de niveau.

  POINTS FORTS

  • Nettoyage très facile et rapide (facilite les changements de matières à transporter)
  • Pas de panne ni de temps d'arrêt
  • Mise en fonctionnement très rapide
  • Maniable et sans entretien

  • Capacité de transport de 0 à 5Kg/mn pour une élévation de plusieurs mètres
  • Système complet avec vanne d'arrêt, tube et tuyau, orifice de décharge à 180°

  SCHÉMA DE PRINCIPE

  Principe du vide de la série CANDAS

  SECTEUR D'ACTIVITÉ



  APPLICATIONS

  • Transport de poudres, granulés, ect.
•

  Pistolets pneumatiques

  DESCRIPTION

  Branchés directement sur un réseau d'air comprimé, les pistolets pneumatiques NOVACOM série PP aspirent ou soufflent sans électricité ni pièce en mouvement. Le PP24KIT aspire tous types de débris et les récupère directement dans un sac en toile. Il peut également transporter les débris via un tuyau vers un fût PP90. Le PP24KIT peut être utilisé comme souffleur par simple inversion de sa buse et restitue ainsi un très gros débit avec une faible pression  et une faible consommation. Le PP24KIT est livré dans une valise-coffret avec ses accessoires.

  POINTS FORTS

  • Résistants aux chocs
  • Faciles d'utilisation
  • Pas d'entretien

  • Légers et portables
  • Économiques
  • Sécuritaires, sans électricité

  SCHÉMA DE PRINCIPE

  En inversant la buse, le pistolet pneumatique passe de la fonction aspiration à la fonction soufflage.

  APPLICATIONS

  • Aspiration de copeaux, poussières, céramiques, sciures de bois, limailles...
  • Transfert de granulés et de petites pièces
  • Soufflage de rebut, eau et autres liquides

  SECTEUR D'ACTIVITÉ CONCERNÉS

  Contactez un expert NOVACOM
•

  Pompes de fût

  DESCRIPTION

  Le système d’aspiration pneumatique série POMPE 90 F utilise le principe du venturi pour aspirer des liquides par dépression. La pompe est raccordée à la première bonde du fût métallique et le flexible de transfert est vissé sur la deuxième et raccordé à un tube plongeur. Il suffit de brancher la pompe à une source d’alimentation en air comprimé et d’ouvrir la vanne d’admission d’air. En créant une dépression à l’intérieur du fût, la pompe permet d’aspirer les liquides. De même, par une simple inversion de pression, il sera possible de vider le fût de son contenu. Ce système fonctionne à l’aide de l’air comprimé. Il est réglé et testé avec une pression maximum de sécurité qui ne dépassera pas 2,5 bar dans le fût pour une pression d’alimentation de 2 bar. Cette fonction est garantie par une soupape à l’intérieur de l’appareil.

  POINTS FORTS

  • Pas d’électricité, aucune pièce mobile
  • Excellent rendement
  • Aucun contact de la pompe avec le produit

  • Aucune détérioration possible ni usure du système même avec une forte concentration de copeaux métalliques

  SCHÉMA DE PRINCIPE

  Schéma principe du vide d'une pompe de fût

  APPLICATIONS

  • Évacuation et transfert de liquides, boues, huiles solubles chargées, copeaux sur tours, machines de décolletage, fraiseuses, rectifi euses, centres d’usinage, réservoirs et autres machines

  INFORMATIONS TECHNIQUES

  Spécifications
  Fût	200 Litres
  Pression max. de fonctionnement	2,5 bar
  Pression de service recommandée	2 bar

  SECTEUR D'ACTIVITÉ CONCERNÉS

  Contactez un expert NOVACOM
•
